Speciální konektory a svorky

Skupina přípravků a konektorů usnadňující montáž kabeláže při instalaci zařízení Micropel.
soubory ke stažení
archiv
Foto
Rozbočovací konektor M-RZB2

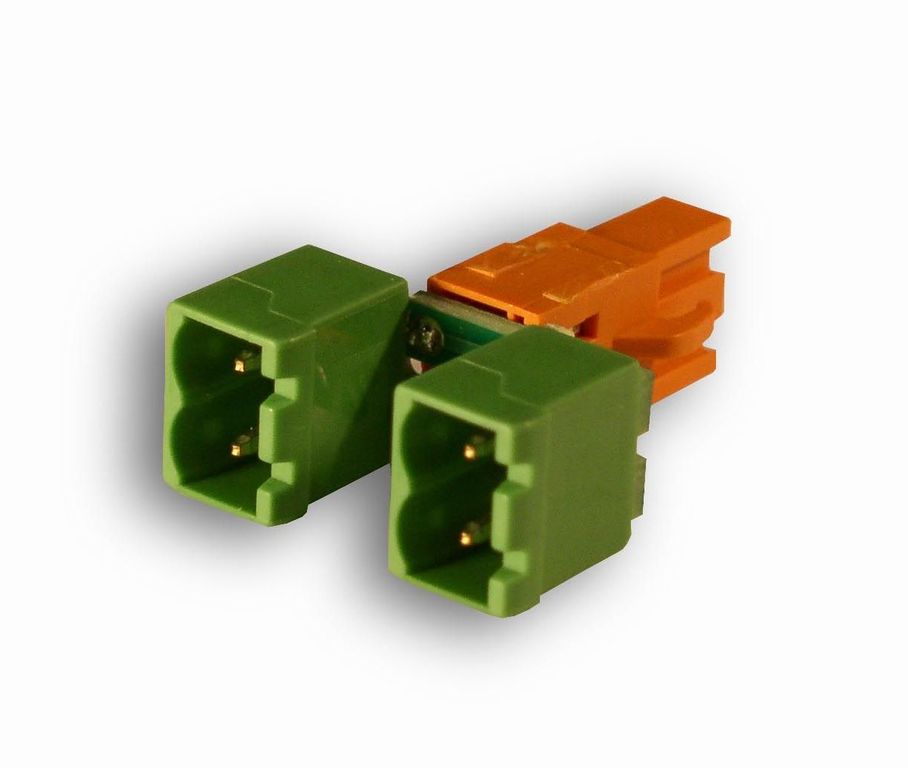

Boční pohled na 2-pinový rozbočovací konektor M-RZB2
Rozbočovací konektor M-RZB3

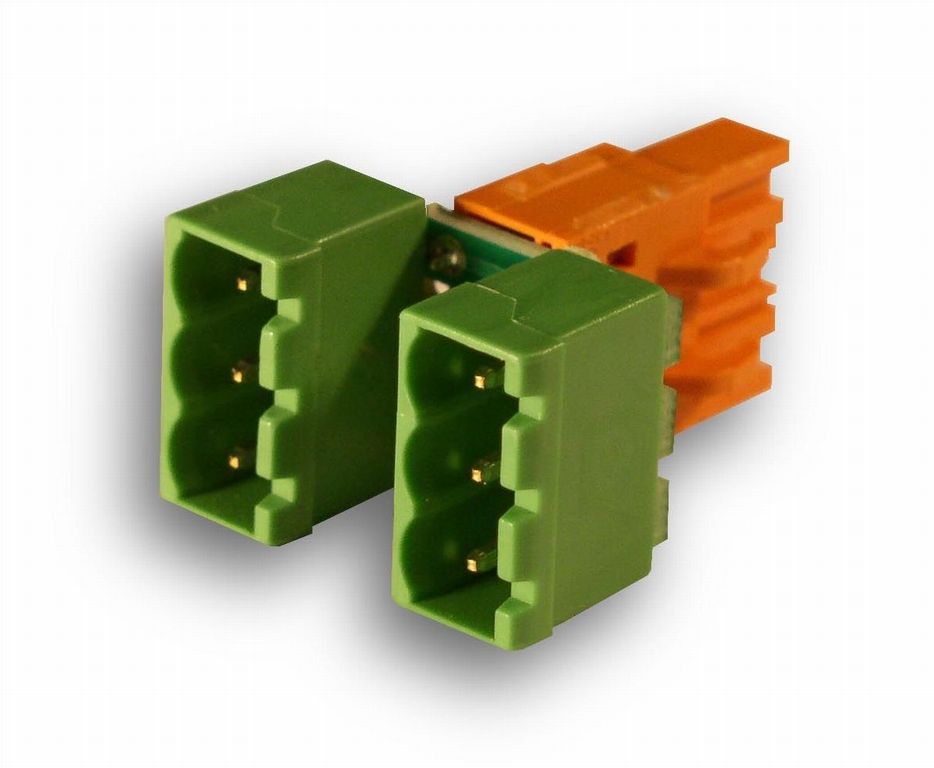

Boční pohled na 3-pinový rozbočovací konektor M-RZB3
Svorka M-SV4Mikro

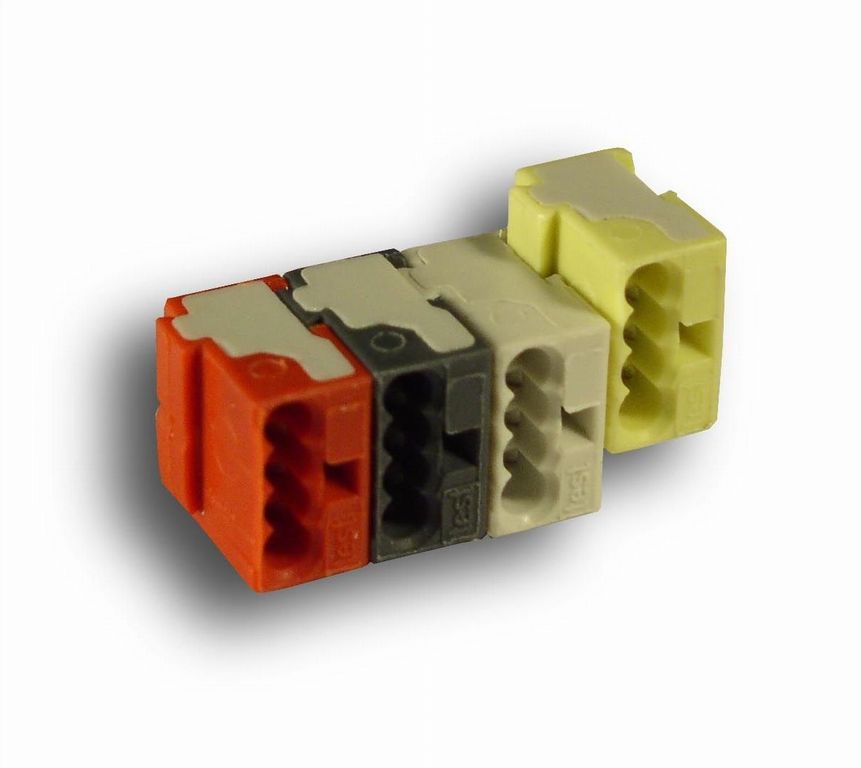

Boční pohled na skupinu 4 pružinových svorek M-SV4Mikro
Montáž M-RZB2 a M-RZB3

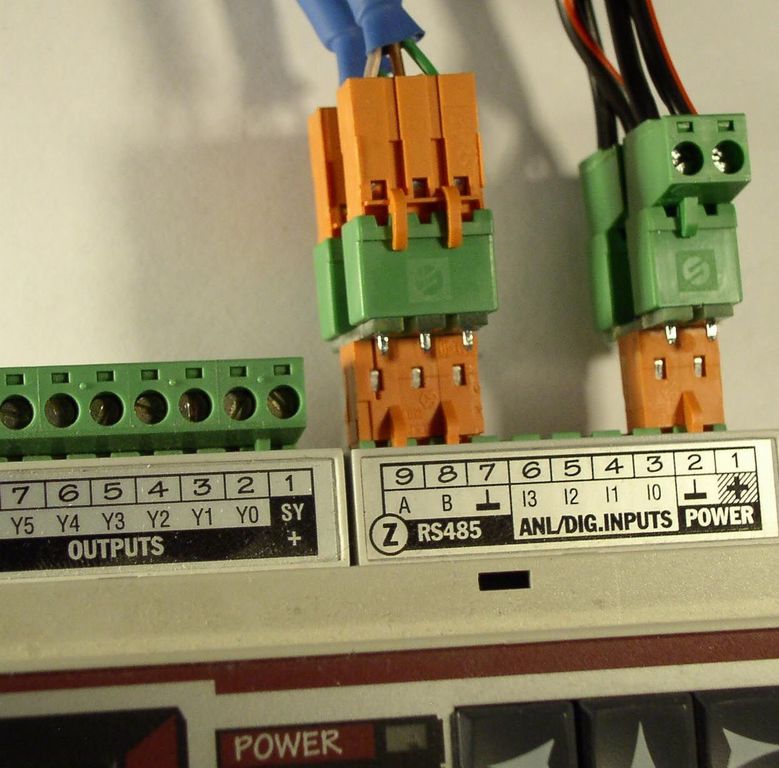

Ukázka montáže rozb. konekt.M-RZB2/3 v PLC typu MPC300 - rozbočení linky RS485 a napájení
Použití M-SV4Mikro

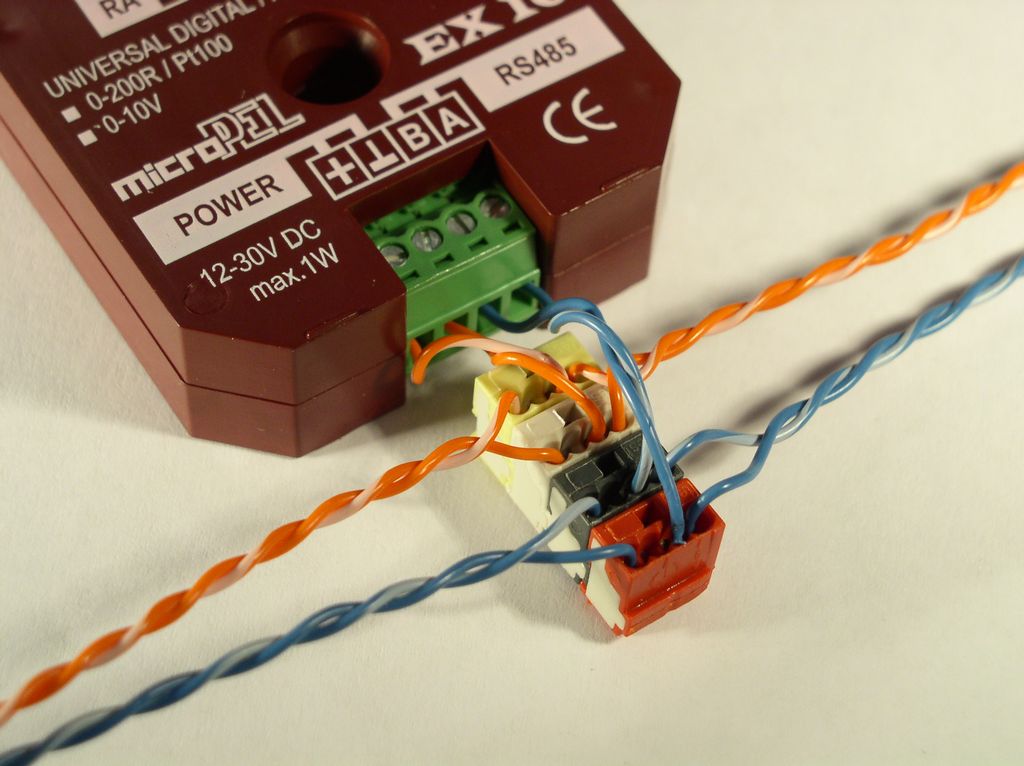

Ukázka použití svorek M-SVMikro k odbočení kabeláže (linky RS485, napájení) při propojování periférií
Použití M-SV4Mikro (krabice)

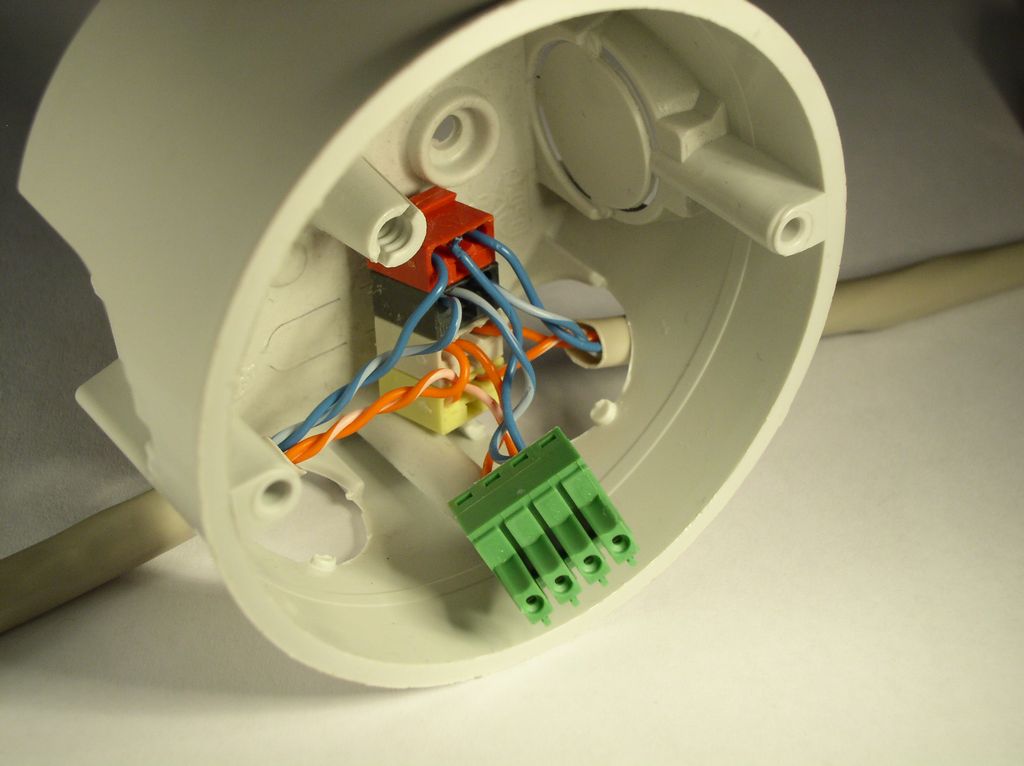

Ukázka odbočení kabeláže (linky RS485, napájení) pomocí M-SV4Mikro v podomítkové krabici
Montáž M-RZB3

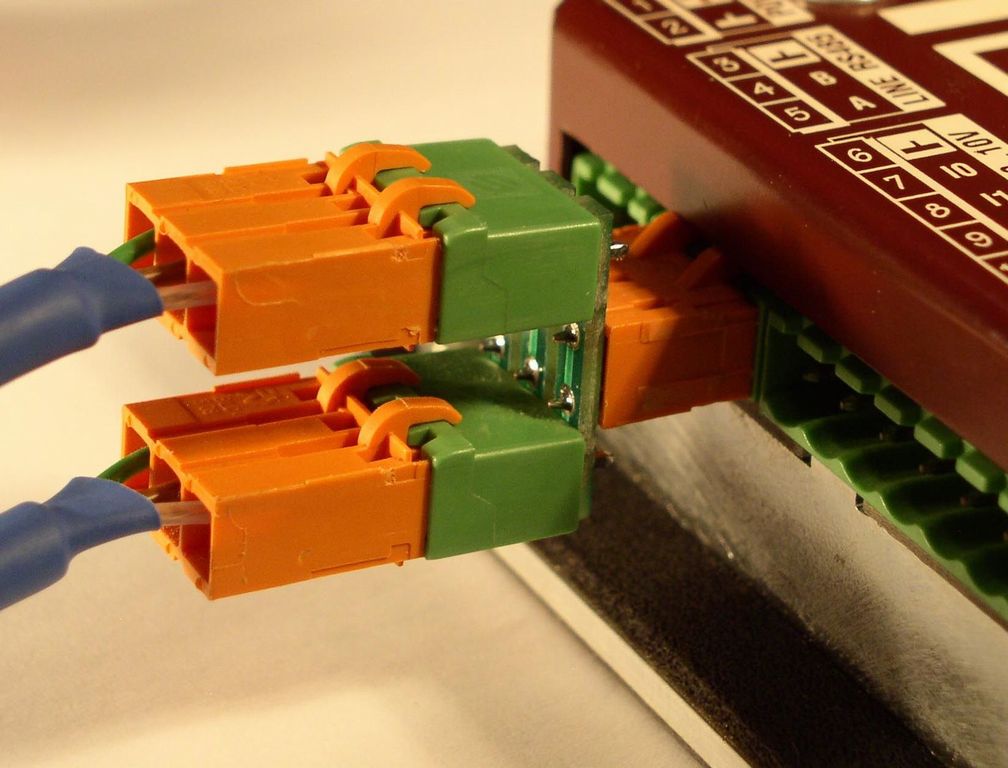

Ukázka montáže rozbočovacího konektoru M-RZB3 v PLC typu K10 - rozboční linky RS485
