Studio-G je nástroj pro programování automatů a periferií MICROPEL schématem. Poskytuje bohatou sadu funkcí a rozsáhlou podporu pro úspěšnou realizaci řízení
systémů vytápění, klimatizace, řízení inteligentních budov, strojů a technologií.
Instalace aktuální verze Studio-G 2.003 obsahuje nefunkční verzi knihovny grafických prvků menu. Knihovna se naléza v adresáři "domovský adresář studia G"\library. Opravenou verzí knihovny, která je k dispozici ke stažení v záložce "soubory ke stažení", nahraďte instalovanou verzi knihovny.
Popis
Vývojové prostředí Studio-G je navrženo pro jednoduché grafické programování uživatelských aplikací do zařízení MICROPEL metodou skládání schématu z knihovních prvků a jejich parametrizací. Rozsáhlý systém knihoven dodávaný společně s instalací grafického prostředí je možné neustále rozšiřovat pomocí programu GLCBuilder pro správu knihoven. Tvar značky prvku editujeme pomocí vestavěného editoru grafiky. Pro výkonnou část je k dispozici textový editor s barevným zvýrazněním syntaxe jazyka Simple v4.

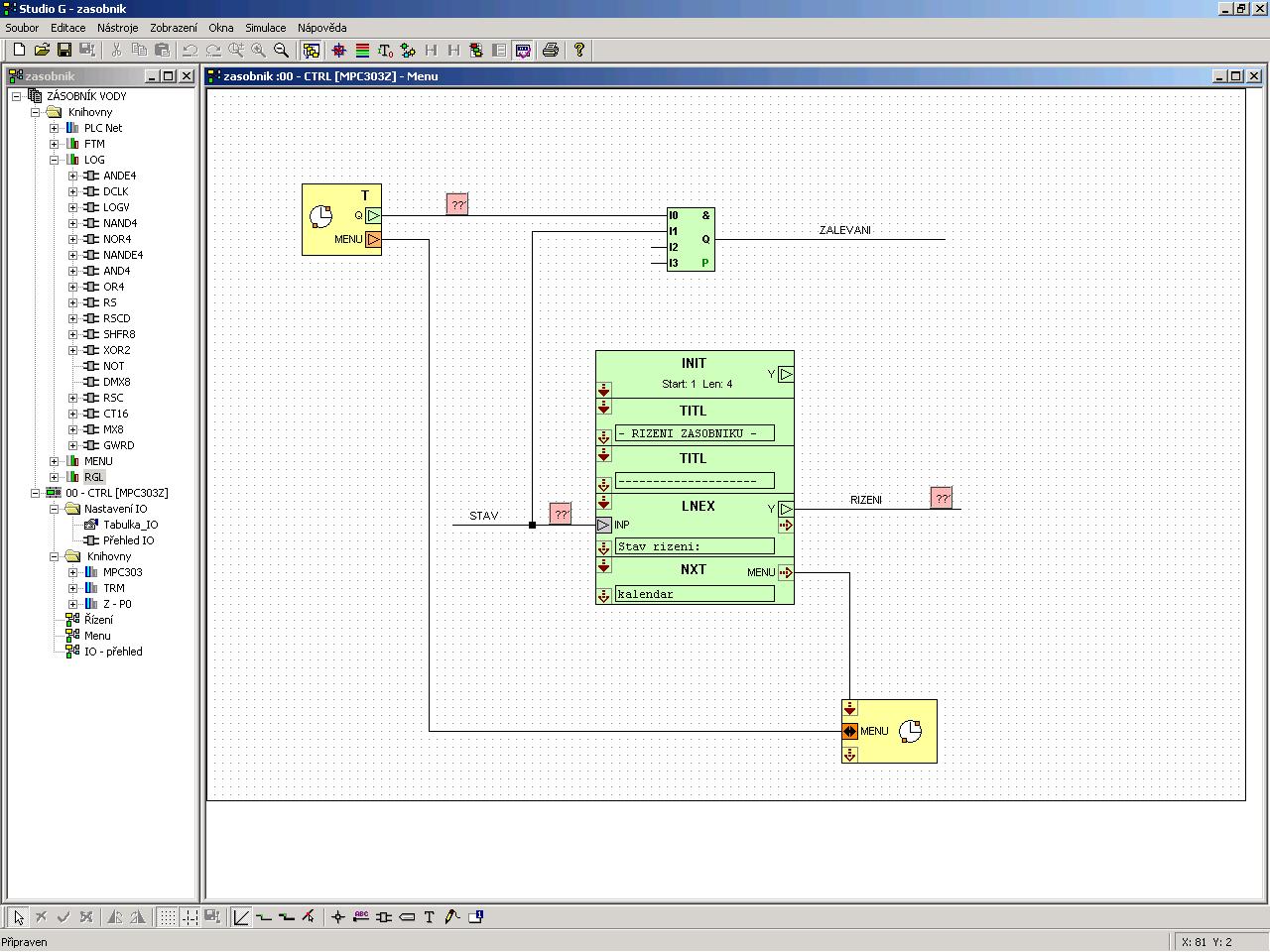

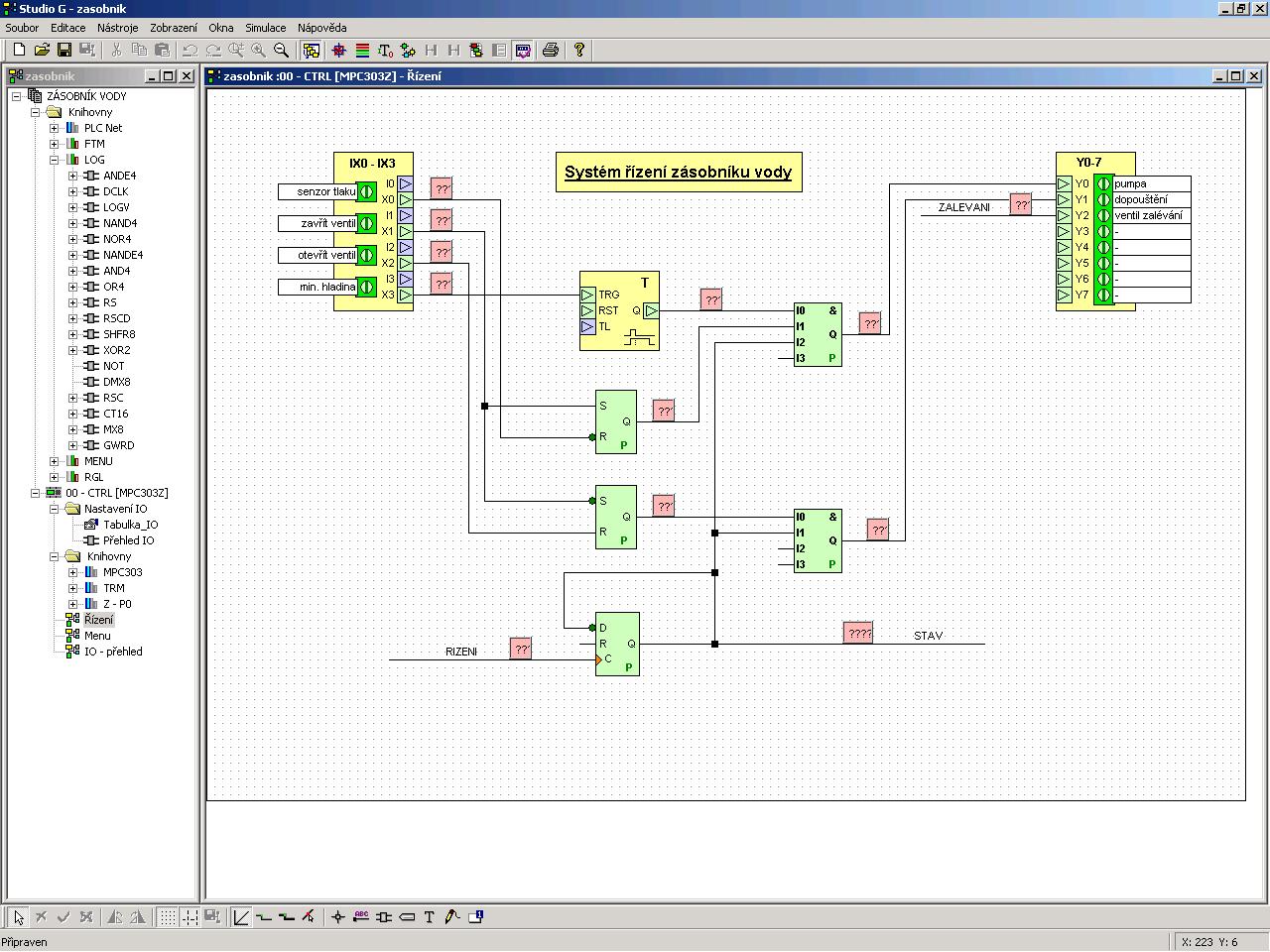

Editace schématu se vyznačuje:
intuitivním a snadným vkládáním značek ze seznamu pomocí přetažení myší
možností pravoúhlého kreslení spojů
funkcí automatického dotažení spoje na vstup značky
jednoduchou editací tvaru spoje
zobrazení a editace hodnoty nebo stavu signálu přímo ve schématu umožňuje snadnou kontrolu chodu aplikace
zpracování schématu podporuje napojení řízené technologie na prostředky vizualizace pomocí automaticky generovaného seznamu vizualizačních kanálů
funkce „fixování“ prvků, spolu se seznamem kanálů vizualizace, zajišťuje pevné ukotvení propojení signálů do systémů vizualizace i v případě úprav zapojení a následného zpracování schémat řízení
pro usnadnění ověření chodu aplikace je k dispozici simulační režim, kterým je možné simulovat chod automatů a periferií celého projektu řídícího systému
vestavěný editor pro detailní popis aplikace umožňuje doplnit schémata textem a obrázky pro usnadnění a zpřehlednění archivace projektů pro budoucí úpravy a použití
systém uživatelských šablon dává možnost urychlit vývoj aplikace užitím typizovaného řešení
s pomocí podpůrného programu s funkcí knihovníka dovoluje systém grafického programování budování vlastních knihoven prvků se všemi možnostmi, které např. použití subschémat nemůže nahradit
jednoduchou tvorbou subschémat včetně připojené značky a jejich následným použitím ve schématech aplikace
pro komplexní grafické prvky je k dispozici možnost nastavení jednotlivých vlastností a parametrů podle kontextu jejich použití, čímž je dosaženo maximální míry přizpůsobení prvků požadavkům uživatele
do zpracování schématu je zahrnuta kontrola připojení výstupů, kontrola vícenásobného buzení a kontrola správnosti propojení s hlediska signálových cest
Při tvorbě knihoven využít i výkonné pomocné funkce:
vkládání hotových knihoven v jazyce SIMPLE 4
modifikaci prvků podle typu automatu čímž řeší nezávislost schématu na typu automatu
poskytují rozsáhlé možnosti nápovědy včetně možnosti vkládat do nápovědy obrázky
pomocí 14 typů editorů parametrů může uživatel nastavovat vybrané vlastnosti prvku ve schématu a ovlivňovat tak jeho chování
řízení viditelnosti jednotlivých grafických částí nebo vývodů prvku v závislosti na aktuální hodnotě vybraného editoru parametrů
formátování obsahu knihovny pro tisk obsahu ve stylu uživatelské příručky
