Tyto schématické značky mají umožnit projektantům práci při navrhování projektů s řídícími zařízeními MICROPEL tak, aby nebyli nuceni vytvářet knihovny vlastních grafických značek. Značky jsou k dispozici v datovém formátu DWG pro tři různé hierarchické úrovně schématu řídícího systému - detailní, přehledové a systémové.
Detailní úroveň

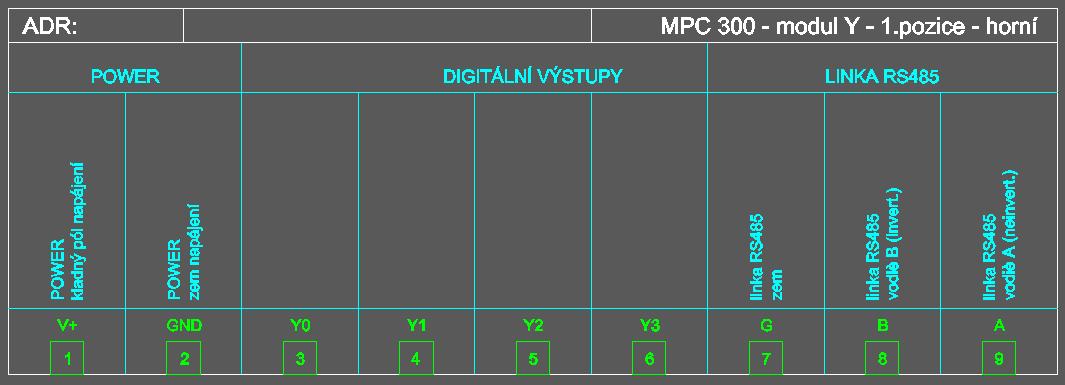

Značky detailní úrovně slouží pro zakreslení konkrétního elektrického zapojení přístrojů v projektu, tedy např.:
- zapojení vstupů a výstupů PLC na akční prvky (čerpadla, ventily apod.)
- zapojení napájení a zemí jednotlivých zařízení
- zapojení jednotlivých svorek komunikační linky
Detailní značky vždy obsahují:
- čísla svorek a jejich označení (tak, jak jsou značeny na fyzickém zařízení)
- pole pro zadání síťové adresy zařízení, kterému daná značka přísluší
- pole pro pro popsání funkce daného vstupu/výstupu
- označení typu zařízení (např. MPC303ZDA, EX06 apod.), ke kterému se značka vztahuje
Zapojení zařízení může být definováno jednou anebo více značkami, např. každý modul PLC řady MPC300 má definován dvě značky detailní úrovně - pro horní a dolní svorku modulu. PLC K10 potom dokonce pěti značkami (pro jednotlivé bloky vstupů a výstupů.
Pojmenování souborů značek pro detailní úroveň:
- název je definován pojmenováním zařízení (např. MPC301, K10, EX04 apod.)
- název obsahuje příponu _D
- název značky pro moduly PLC řady MPC300 je tvořen písmenem m, typem modulu (Y,Z,A,B,..), číslem pozice (1,2,3) a pozicí (H...horní svorka, D...dolní svorka) - tedy např. mY1H_D, mA2D_D
Přehledová úroveň

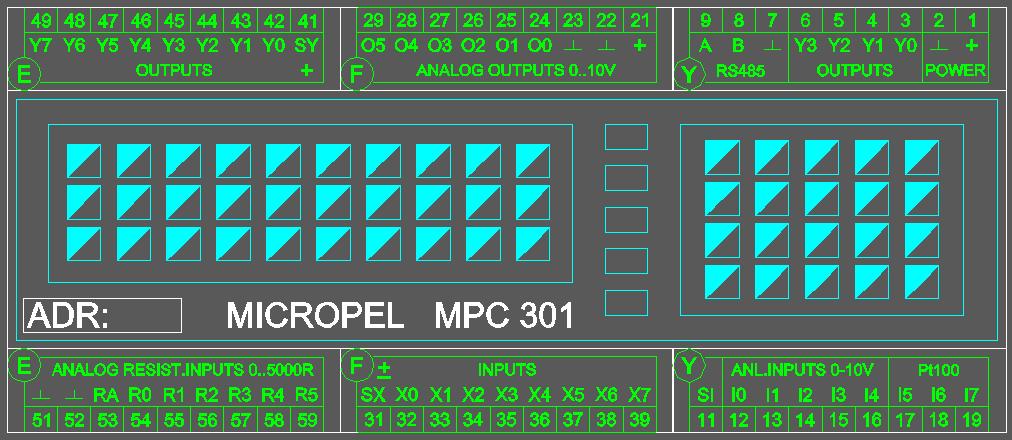

Značky přehledové úrovně obsahují grafickou interpretaci všech svorek zařízení a slouží pro zakreslení zakreslení konkrétního elektrického zapojení přístrojů v projektu v náhledu "celé zařízení na jednom listě".
Přehledové značky vždy obsahují:
- čísla svorek a jejich označení (tak, jak jsou značeny na fyzickém zařízení)
- pole pro zadání síťové adresy zařízení, kterému daná značka přísluší
- označení typu zařízení (např. MPC303ZDA, EX06 apod.), ke kterému se značka vztahuje
Zapojení zařízení je vždy definováno jednou značkou (K10_P, EX05H_P) s jednou výjimkou, a tou je značka pro PLC řady MPC300 s více, jak jedním modulem tedy např. PLC MPC302ZDA. Výsledná grafická podoba přehledové značky pro PLC MPC302ZDA je složena se značky základní sestavy MPC302Z_P, modulu D na druhé pozici mD2_P a modulu A na třetí pozici mA3_P a vznikne vzájemným překrytím těchto značek.
Pojmenování souborů značek pro přehledovou úroveň:
- název je definován pojmenováním zařízení (např. MPC301Y,MPC303Z, K1, EX10 apod.)
- název obsahuje příponu _P
- název značky pro moduly PLC řady MPC300 je tvořen písmenem m, typem modulu (Y,Z,A,B,..) a číslem pozice (1,2,3) - tedy např. mA2_P, mI3_P
Systémová úroveň

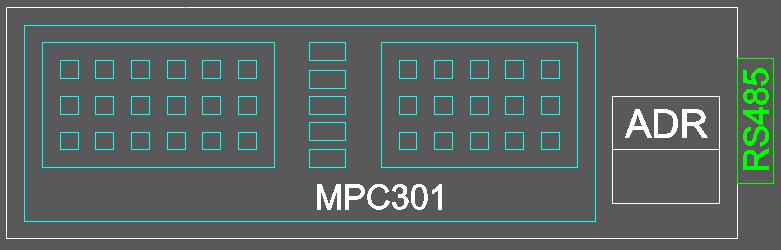

Značky systémové úrovně jsou vhodné pro zakreslení rozsáhlých systémů s mnoha PLC, nebo pro zobrazení uspořádání komunikačních vazeb a propojení mezi jednotlivými PLC nebo rozvaděči. Zároveň lze těmito značkami zobrazit rozdělení jednotlivých zařízení do rozváděčů a jejich umístění v rámci budov a objektů.
Systémové značky vždy obsahují:
- pole pro zadání síťové adresy zařízení, kterému daná značka přísluší
- označení typu zařízení (např. MPC303ZDA, EX06 apod.), ke kterému se značka vztahuje
Zapojení zařízení je vždy definováno jednou značkou (např. MPC301, K10, EX04 apod.)
Pojmenování souborů značek pro systémovou úroveň:
- název je definován pojmenováním zařízení (např. MPC301, K10, EX04 apod.)
- název obsahuje příponu _S
|
