Komplexní řešení v masokombinátu

Při průběžných rekonstrukcích ve velkém masokombinátu se nové i stávající technologie vybavují jednotným systémem měření a regulace s PLC MICROPEL, který tvoří rozsáhlou síť svedenou z celého podniku na centrální dispečink.

Ovládají se tyto technologie:

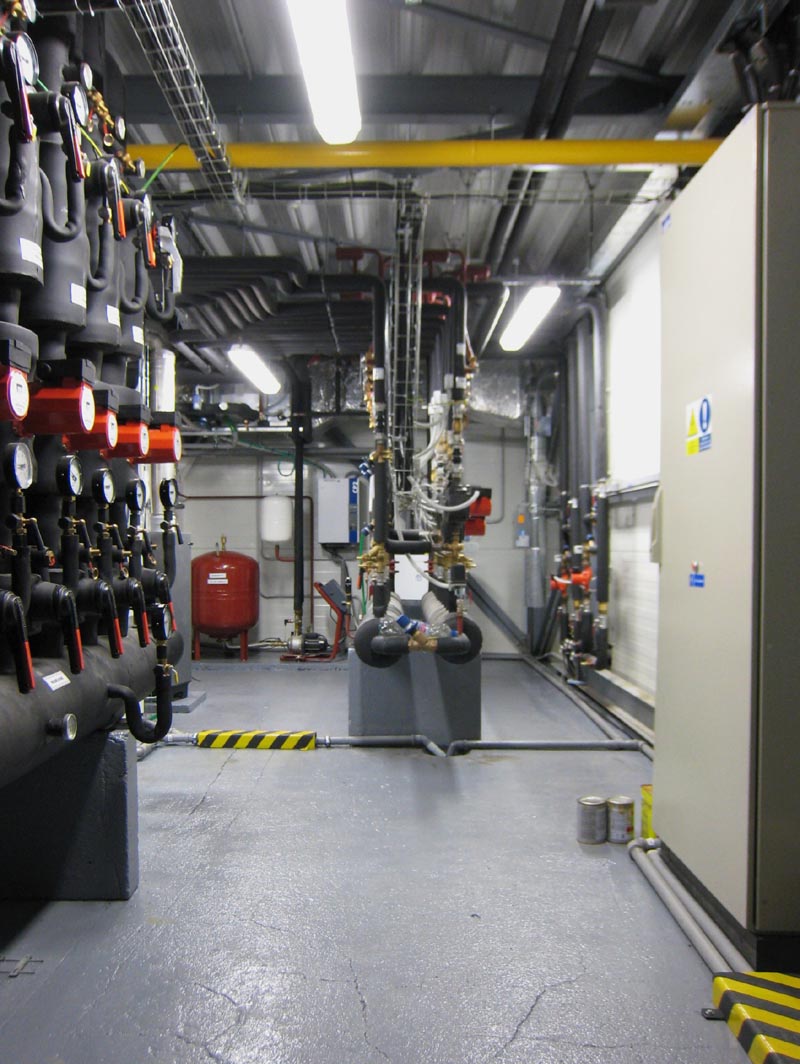

  • Výměníkové stanice připravují topnou vodu pro ostatní technologie (ústřední vytápění, vzduchotechniky, sahary, ...). Zdrojem tepla je parní rozvod.
  • Vzduchotechnické jednotky - zajišťují výměnu vzduchu. Některé mají pouze topení, jiné jsou vybaveny i čpavkovým nebo freonovými chladiči. Vzduchotechniky slouží částečně i pro vytápění a ochlazování prostorů.
  • Chladírny - zde se měří teplota a podle ní se řídí čpavkové chladiče. V některých chladírnách se měří i teplota v jádře, proudění vzduchu nebo vlhkost prostoru
  • Monitoring úniků čpavku - je nutno hlídat prostor, kde se pro chlazení používá centrální rozvod čpavku. Pokud by došlo k úniku tohoto agresívního plynu, zapne systém automaticky vzduchotechniky, které odtahují zamořený prostor. Únik plynu je navíc signalizován na centrálním dispečinku.
  • Havarijní větrání, odvětrávání prostorů - řízení vzduchotechnik, které slouží pro odvětrání prostorů
  • Zpětné získávání tepla - v provozu jatek dochází k oteplení prostoru od plynových hořáků. Vzduch nad hořáky je možno odtahovat a jeho teplo využívat pro předehřev teplé užitkové vody.
  • Myčka aut - do systému je začleněna i myčka pro ruční mytí aut

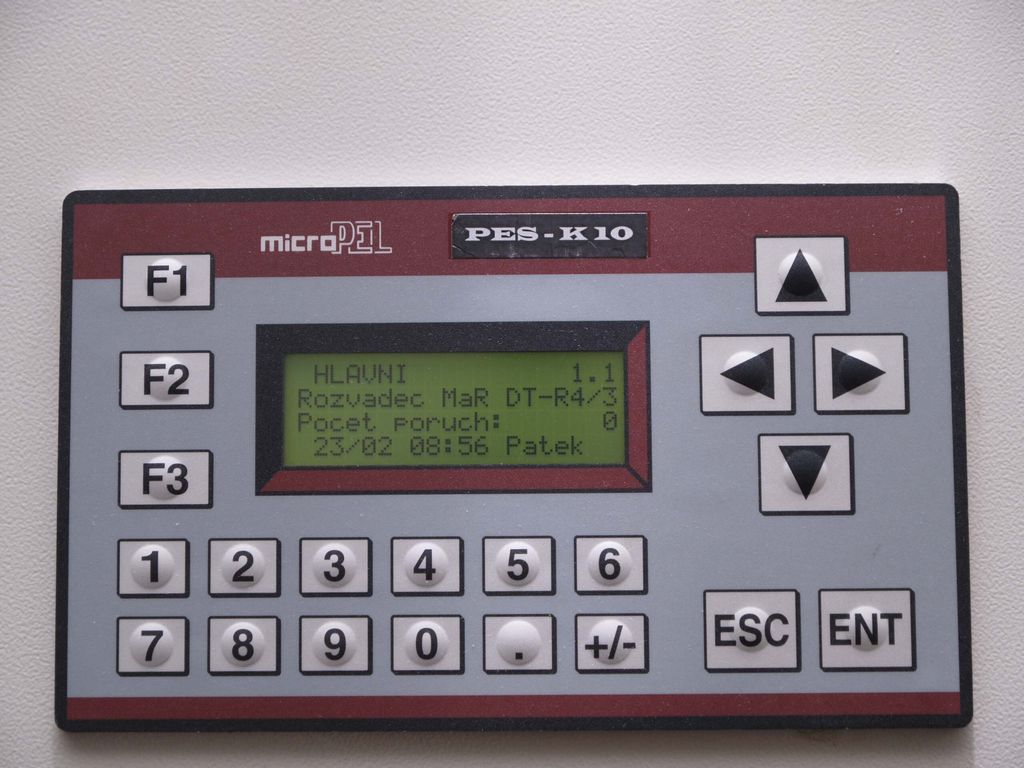

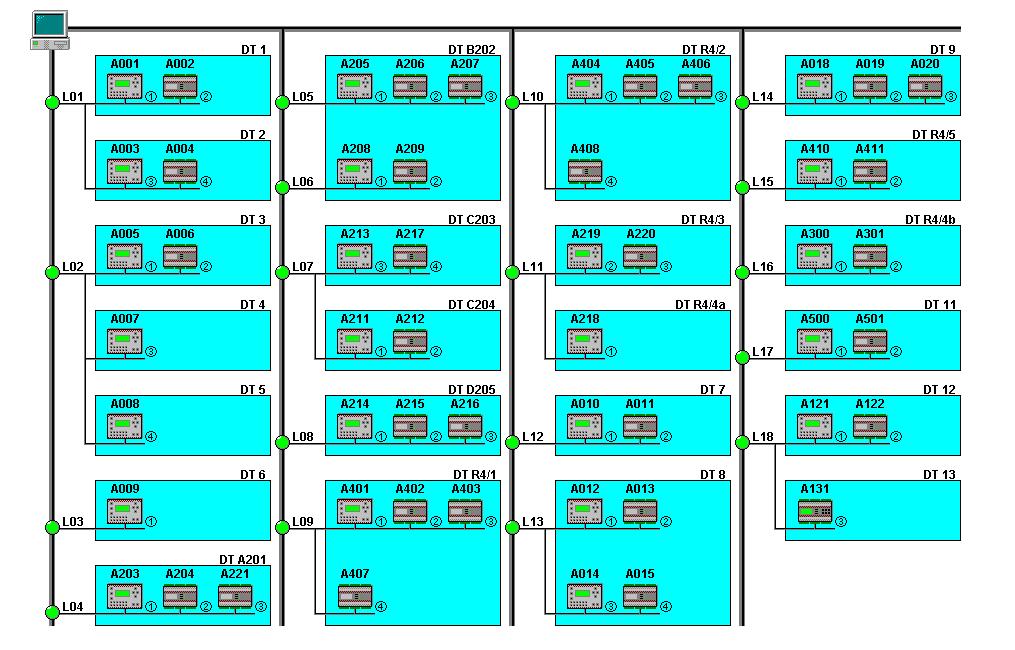

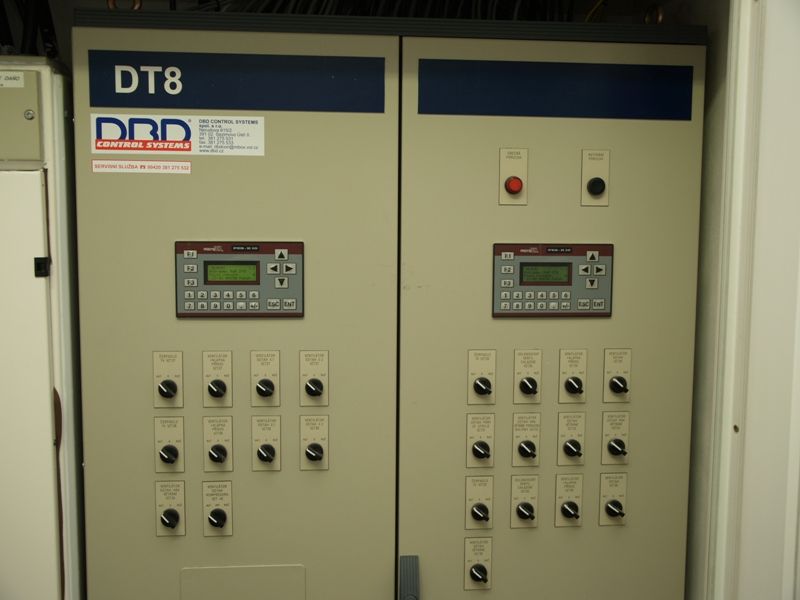

Všechny řízené technologie lze plně ovládat a nastavovat v místě přes displeje automatů, nebo z centrálního pracoviště. Celkem je zatím použito 53 automatů, které jsou připojeny po 18 komunikačních linkách do centrálního počítače. Tady jsou sbírána veškerá provozní data ze všech řízených technologií a každou minutu ukládána do databázových souborů. Alarmy vyhodnocované v automatech se archivují a zobrazují na centrálním pracovišti. Je možné je zasílat i pomocí SMS. Všechny technologie jsou blokově znázorněny na centrálním pracovišti se všemi dostupnými údaji (chody, alarmy, teploty, stavy regulace, ...). Po místní síti se provozují další dva klienti centrálního pracoviště.

Osazení: 23xK10, 1xK1, 29xMPC300, 18xCA3
Celkový počet I/O bodů: 1718  I/O bodů

Autor aplikace: DBD CONTROL SYSTEMS s.r.o., Sezimovo Ústí, www.dbd.cz
